Кронштейн МЦ20-01 с планкой (МЦ 20-01, ТОЗ-106, МЦ 20-07) на 30мм

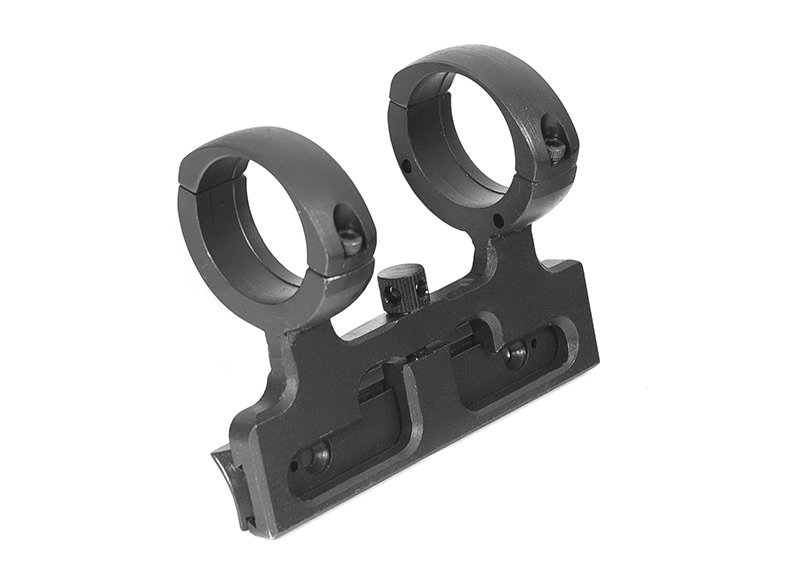

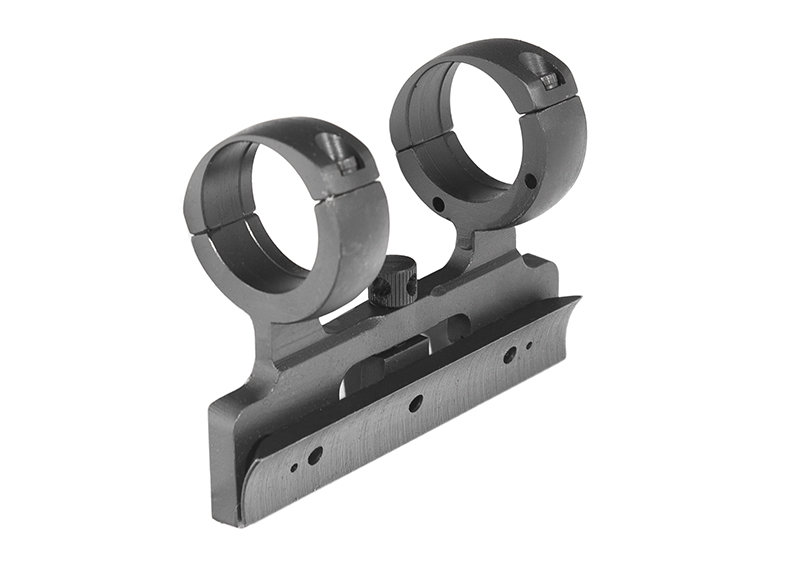

КРОНШТЕЙН МЦ 20-01

  Кронштейн МЦ 20-01 предназначен для установки оптических прицелов на ружья МЦ 20-01,
МЦ 20-07, ТОЗ-106 и другие. При необходимости прицел с кронштейном может быть быстро снят
или установлен на оружие.
  Несомненным достоинством кронштейна является то, что одновременно можно пользоваться
оптическим и открытым прицелом карабина.

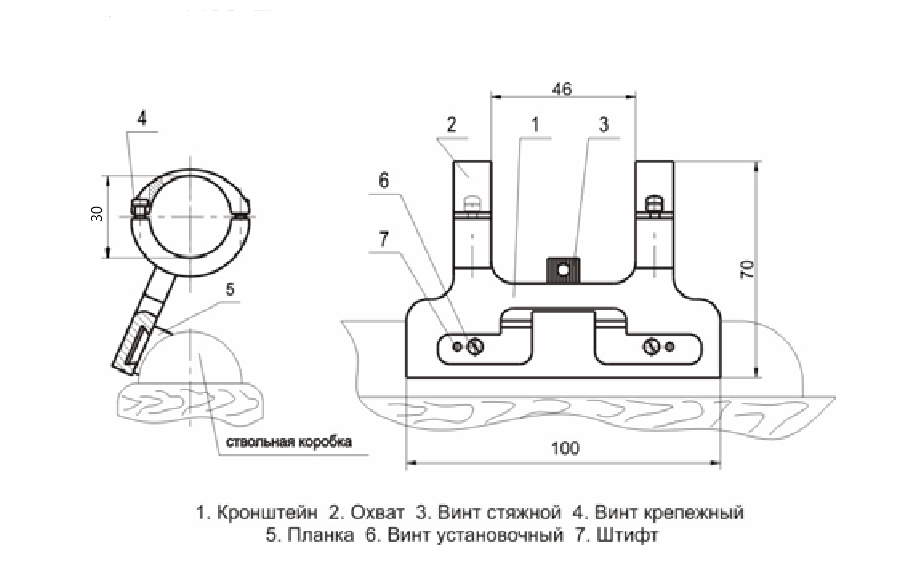

На оружие кронштейн устанавливается в следующей последовательности:

•  Вывернуть четыре крепёжных винта 4 и снять верхние охваты 2.
•  Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела и закрепить его с помощью верхних охватов и крепёжных винтов.
•  Закрепить с помощью стяжного винта 3 кронштейн с прицелом на планке.
•  Приложить кронштейн с прицелом к ствольной коробке и по двум доступным отверстиям на планке, как по кондуктору, просверлить два отверстия под резьбу М4 в ствольной коробке.
•  Снять кронштейн с прицелом с планки и закрепить двумя винтами планку на ствольной коробке оружия.
•  Просверлить в ствольной коробке третье отверстие под винт и два отверстия под штифты.
•  Окончательно закрепить планку на ствольной коробке с помощью винтов и штифтов и установить прицел с кронштейном на оружие.
•  Освободить четыре крепежных винта 4 и сориентировать вертикальную ось (сетку) прицела относительно оружия, затянуть крепежные винты 4.
•  Затянуть винт стяжной 3, используя вороток. Покачивая прицел, убедиться в надежности его закрепления.
•  Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте

Технические характеристики:

Оружие	МЦ 20-01; МЦ 20-07; ТОЗ-106
Крепёжный диаметр, (мм)	30
Высота установки прицела, (мм)	38,5
Масса, (гр)	250
