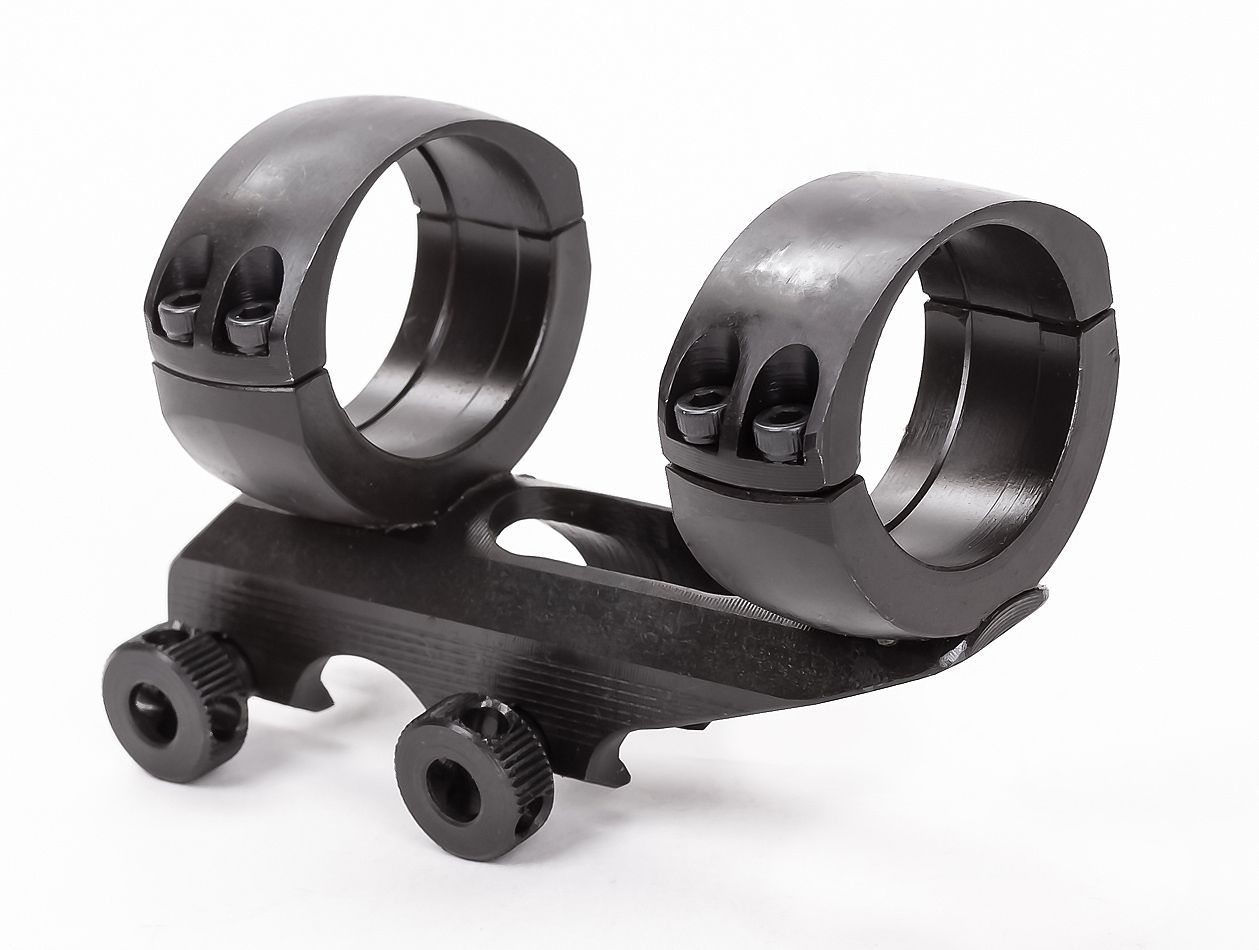

Кронштейн ТН-9,5 (комбинированные ружья ИЖ-94, Тайга) на 26мм

Кронштейн ТН (ТН-9,5) (комбинир. Север/Тайга) 26мм

На оружие кронштейн устанавливается в следующей последовательности:

• Вывернуть четыре крепежных винта М3 и снять верхние ухваты.
• Вложить оптический прицел в кронштейн сориентировав вертикальную ось (сетку) прицела и закрепить его с помощью верхних охватов и крепежных винтов.
• Ввести направляющие кронштейна в "ласточкин хвост" на карабине. Внимание! Стяжные гайки располагаются с левой стороны.
• Выбрать продольное положение кронштейна так, чтобы он не мешал выбросу отстрелянных гильз - или рядом с затвором (БИ-7), или боковым вырезом над затвором (ТОЗ 78).
• Затянуть стяжные гайки. Покачивая прицел, убедиться в надежности его закрепления. С помощью "усилителя", например монеты, затянуть стяжные гайки до упора.
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.

  При установке прицела с посадочным диаметром 25,4 мм под охваты рекомендуется подложить алюминиевую или латунную полоску толщиной 0,2 - 0,3 мм.

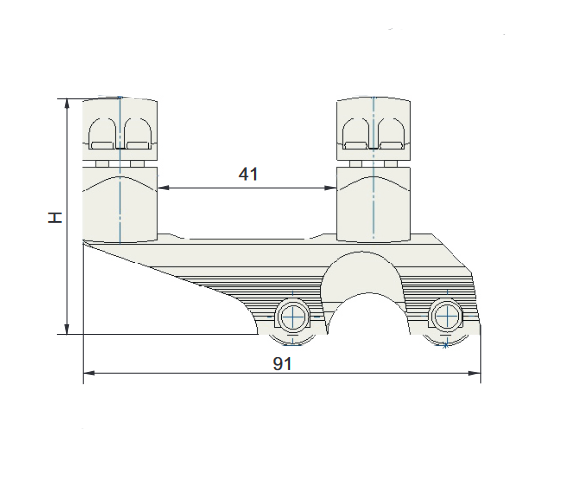

Крепежный диаметр, мм: 25.4
Посадочный размер, мм: 5.4 9.5
Высота установки прицела, мм: 41
Масса, г: 220
