ЛЦУ-ОМ (ИЖ-27, ТОЗ-34)

Назначение

Лазерный целеуказатель ЛЦУ-ОМ предназначен для формирования на цели светового пятна, совмещенного с СТП оружия и конструктивно выполнен в составе прицела типа ПОСП 4х24.

 Технические характеристики.

Комплектность

Устройство

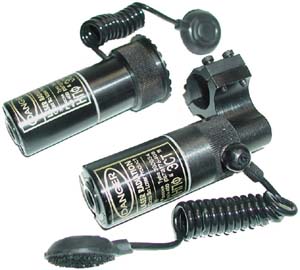

Конструктивно ЛЦУ состоит из цилиндрического корпуса, задней крышки, гибкого кабеля с кнопкой включения.
На передней части корпуса ЛЦУ находятся два регулировочных винта и метка для ориентирования.
Конструктивно задняя крышка изделия выполнена в виде крышки магазина оружия и устанавливается на изделии вместо нее.
Задняя крышка является отсеком питания ЛЦУ.
Выходное окно ЛЦУ защищено специальным стеклом и позволяет производить периодическую очистку от загрязнений.

Подготовка к работе и порядок работы.

Сведение светового пятна ЛЦУ со средней точкой прицеливания (СТП).
Для сведения светового пятна ЛЦУ с СТП необходимо:
Выбрать цель на расстоянии 50 м.,
Последовательным вращением регулировочных винтов добиться совмещения пятна с точкой прицеливания, кратковременно включая ЛЦУ с помощью кнопки включения. Вращение регулировочных винтов приводит к перемещению светового пятна в двух перпендикулярных направлениях.
Рекомендуем процесс сведения прекращать при вращении регулировочных винтов по часовой стрелке.
Внимание! При выворачивании винтов не допускать выступания головок из корпуса ЛЦУ и не прилагать значительных усилий.
Проверить правильность сведения пятна ЛЦУ с СТП пробным выстрелом.
Заряд аккумуляторов ЛЦУ.
 в процессе эксплуатации и при хранении ЛЦУ аккумуляторы разряжаются. В случае уменьшения свечения пятна или после хранения ЛЦУ более 1 месяца необходимо произвести зарядку аккумуляторов.
Для заряда аккумуляторов необходимо:
Отвернуть заднюю крышку ЛЦУ;
Изъять из отсека аккумуляторы и поместить их поочередно в зарядное устройство (ЗУ), соблюдая полярность клеммой «+» наружу;
Закрыть крышку ЗУ;
Вставить ЗУ в сеть 220В, 50 Гц.
Время полного заряда аккумуляторов 16 часов;
По окончании заряда аккумуляторов необходимо отключить ЗУ от сети;
Установить аккумуляторы поочередно в ЛЦУ;
Завернуть крышку до упора; поверить наличие излучения нажатием на кнопку включения.
Внимание! 1. Не допускается полный разряд аккумуляторов.
2. Запрещается переполюсовка аккумуляторов в ЛЦУ. Это может вывести ЛЦУ из строя.

Указание мер безопасности.

ЛЦУ содержит источник лазерного излучения.
При использовании ЛЦУ необходимо избегать попадания прямого и зеркального излучения лазера в глаза.

 Техническое обслуживание.

В условиях эксплуатации ЛЦУ содержать в чистоте, оберегать от ударов. Загрязнения с защитного стекла удалять чистой салфеткой, смоченной спиртом или одеколоном.
Ежемесячно проверять состояние аккумуляторов и при необходимости заменять их.

Хранение

ЛЦУ хранить в упаковке в сухом отапливаемом и проветриваемом помещении. Не допускается хранение ЛЦУ в помещениях, где имеются вредные вещества: щелочи, кислоты; а также вблизи источников тепла.
При длительном хранении необходимо извлекать аккумуляторы
